襯塑鋼管的承載能力有多強？

P=2SR／D   式中：P一試驗壓力，MPa；

S一鋼管公稱壁厚，mm；

                  R—標準規定的屈服強度的60％，MPa；

 D—鋼管公稱外徑，mm；

    鍍鋅鋼管試驗壓力P和工作壓力P1的關系如下：

    Pl=2P／3     式中：P——試驗壓力，MPa(一般試驗壓力不超過7 MP)；

                       P1——允許工作壓力，MPa。

    表1給出了GB／T3091規定的鍍鋅鋼管的公稱工作壓力和計算允許工作壓力，可以看到其公稱工作壓力有相當?shù)陌踩禂?shù)；襯塑鋼管的行業標準CJ／136《襯塑復合鋼管》中所規定的襯塑鋼管的工作壓力與鍍鋅鋼管的工作壓力是一致的。由于襯塑鋼管實際使用的壁厚還應該加上塑料管層的厚度，因此管體強度更可靠。此外襯塑鋼管如果希望提高工作壓力只需要改變鋼管的壁厚、材料或者選擇無縫鋼管，而不需要自己另外生產不同壁厚系列的塑料管材。

表1  鍍鋅鋼管工作壓力的計算值與規定值比較

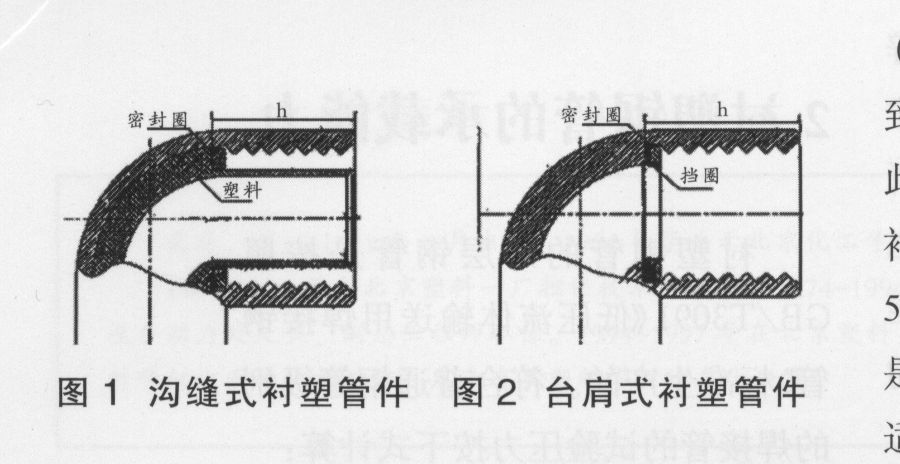

襯塑鋼管的連接采用可鍛鑄鐵(瑪鋼)襯塑管件，是可鍛鑄鐵(瑪鋼)管件經過表面處理以后，在注塑機中注塑成型的，目前市場上有2種形式(如圖1和圖2)。

    溝縫式相比臺肩式可以在安裝時避免密封圈脫落而更加可靠；但是應該注意，由于這里管件和管材的連接采用了錐管羅紋，如果在擰緊羅紋的同時又要能夠壓緊密封圈，因此存在過定位問題，也就是有可能羅紋已經擰緊，密封圈卻沒有壓緊；或者是密封圈已經壓緊，而羅紋還沒有擰緊。為了解決這個問題，目前一般采取規定羅紋的旋入牙數來保證密封的可靠性。表2列出了這個數值(來自CECSl25-2001《建筑給水鋼塑復合管管道工程技術規范》。

    表2的旋入牙數在安裝時是必須控制的，因此現場施工需要用套扣機而不能手工套扣，并且在套扣后要仔細清理毛刺，以保證旋入牙數并壓緊密封圈。

    襯塑管件的內襯塑料品種要受到注塑工藝的限制，目前國內市場上多數是用于冷水的管件采用聚乙烯，用于熱水的管件采用PP-R（無規共聚聚丙烯)，國內還沒有見到采用CPVC(氯化聚氯乙烯)的，因此受PP-R耐熱性能的限制，一些襯塑鋼管生產企業宣傳自己的產品50年壽命、使用的溫度條件達95℃是錯誤的，應該規定為70℃比較合適。如果全部采用氯化聚氯乙烯(CPVC)，則可以把使用溫度提高到95℃。

    襯塑管件所用的可鍛鑄鐵(瑪鋼)管件要執行標準GB9440《可鍛鑄鐵件》和GB3287《可鍛鑄鐵管路連接件》，以保證管件材質的質量。襯塑管件的標準CJ／T137-2001給水襯塑可鍛鑄鐵管件》規定其最大口徑為150mm，更大口徑的襯塑鋼管采用溝槽式接頭或者襯塑法蘭連接。襯塑管件標準同時規定了襯塑管件的實驗壓力為2．5MPa，使用壓力是1.6MPa。這個壓力和襯塑鋼管的2．0MPa的公稱壓力已經完全能夠滿足建筑給水和供暖系統的要求。
